Отводы крутоизогнутые являются одной из самых главных деталей трубопровода.
Они предназначены для соединения сваркой встык труб одного диаметра, расположенных под углом.


ТИПОРАЗМЕРЫ ДЛЯ ФЛАНЦЕВ ПЛОСКИХ ПРИВАРНЫХ ГОСТ 12820

Переключающие устройства предохранительных клапанов

Технические характеристики

Переключающее устройство устанавливается в тех случаях, когда по условиям работы может зозникнуть необходимость отключения одного предохранительного клапана и одновременно подключения другого, а также для изменения направления потока среды. При этом каждый предохранительный клапан должен быть рассчитан на полную пропускную способность.

Габаритные и присоединительные размеры Обозначение DN, мм PN, кгс/см2 L L1 L2 А D1 D2 D4 D n отв. d H D8 Dм 1 2 3 4 5 6 7 8 9 10 13 14 15 16 17 18 ПУ50-16 50   16 340 170   250 750   125   102 —   160   4 18 105   240 -01 430 260 820 -02 нж 340 170 750 -03 нж 430 260 820 ПУ 80-16 80   16 430 215   250 840   160   133 —   195   8 18 150   320 -01 510 295 920 -02 нж 430 215 840 -03 нж 510 285 920 ПУ100-16 100   16 510 255 250 930   180   158 —   215   8 18 165   400 -01 705 450 360 1230 -02нж 510 255 250 930 -03нж 705 450 360 1230 ПУ150-16 150   16 705 352,5 360 1260   240   212 —   280   8 22 220   400 -01 780 427,5 430 1350 -02 нж 705 352,5 360 1260 -03 нж 780 430 430 1350 ПУ200-16 150   16   780   390   430   1540   295   268 —   335   12 22 305   540 -01 нж -02 нж1 -03 хл1 ПУ25-40 25   40   340   170   250   640   85   — 57   115   4 14 95   240 -01 нж -02 нж1 -03 хл1 ПУ 50-40   50   40 340 170 250 670   125   —   87   160   4   18   105     240 -01 нж 430 260 820 -02 нж1 340 175 670 -03 хл1 430 260 820 ПУ 80-40   80   40 430 215   250  840   160   —   120   195   8   18   150     240 -01 нж 510 290 920 -02 нж1 430 215 840 -03 хл1 510 290 920 ПУ 100-40   100   40 510 255   250 930   190   — 149   230   8   22  165     400 -01 нж 705 450 360 1230 -02 нж1 510 255 250 930 -03 хл1 705 450 360 1230 ПУ 150-40  150   40 705 352   360 1260   250   —  203   300  8   26  220     400 -01 нж 780 430 430 1350 -02 нж1 705 352 360 1260 -03 хл1 780 430 430 1350 ПУ 80-6   80   6   430   215  250   835   150  128   —   185   4   18   150     240 -01 нж ПУ 100-6   100   6   510   255  250   925   170  148   —   205   4   18   165     400 -01 нж ПУ 200-6  200   6   780  390  430   1280   280  258   —   315   8   18   305     540 -01 нж ПУ 50-63 50 63 430 215 250 875 135 — — 175 4 22 180 85 400 -01 нж ПУ 80-63 80 63 510 255 360 1220 280 — — 210 8 22 200 115 400 -01 нж ПУ 100-63 100 63 705 352,5 360 1300 200 — — 250 8 26 220 145 540 -01 нж ПУ 50-160 50 160 430 215 250 885 145 — — 195 4 26 180 95 400 -01 нж ПУ 80-160 80 160 510 255 360 1320 180 — — 230 8 26 200 130 400 -01 нж ПУ100-160 100 160 705 352,5 360 1310 210 — — 265 8 30 220 145 540 -01 нж

Технические характеристики

Задвижки клиновые. Задвижки применяются для перекрытия потоков газообразный и жидких сред в трубопроводах различных давлений и условных (номинальных) проходов.

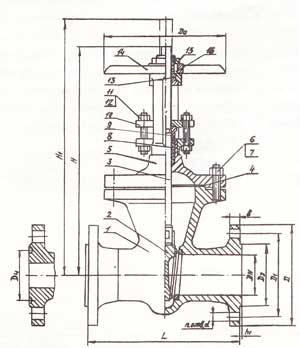

Задвижки клиновые РN16
ЗКЛ2 РN16 основные размеры основные размеры, мм DN L D D1 D2 D6 H H1 h b d n D0 Масса, кг 50 180 160 125 102 88 345 425 3 14 18 4 240 22 80 210 195 160 133 121 450 550 3 17 18 4 240 38 100 230 215 180 158 150 450 550 3 17 18 8 240 42 125 255 245 210 184 176 550 685 3 19 18 8 320 60 150 280 280 240 212 204 575 710 3 21 22 8 400 80 200 330 335 295 268 260 830 1045 3 23 22 12 400 145

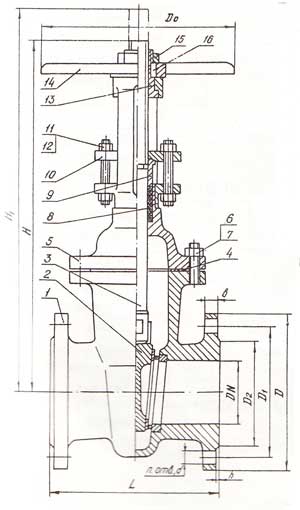

Задвижки клиновые PN 40, PN63
PN 40  основные размеры
DN L D D1 D3 Н H1 h1 b d n D0 Масса, кг 50 250 160 125 87 345 425 4 17 18 4 240 32 80 310 195 160 120 450 550 4 19 18 8 320 49 100 350 230 190 149 450 550 4 21 22 8 320 60 150 450 300 250 203 595 740 4,5 27 26 8 400 130 200 550 375 320 259 830 1045 4,5 35 30 12 400 210
PN 63  основные размеры
DN L D D1 D3 D4 Н H1 h1 b d n D0 Масса, кг 50 267 175 135 87 85 500 570 4 23 22 4 240 320 80 318 210 170 120 115 540 630 4 27 22 8 320 400 100 356 250 200 149 145 540 630 4,5 29 26 8 320 400 150 444 340 280 203 205 630 780 4,5 35 33 8 400 400 200 533 405 345 259 265 720 920 4,5 41 33 12 400 540

Технические характеристики

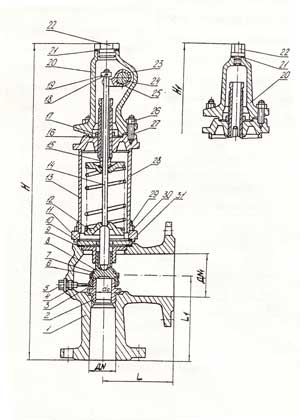

Клапаны предохранительные предназначены для защиты оборудования от недопустимого пр вышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод После снижения давления до нужного предела предохранительный клапан прекращает сброс среды. Предохранительные клапаны предназначены для жидкой и газообразной, химической или неф тяной рабочих сред.

Показатели назначения клапанов предохранительных Наименование параметра 17с 17нж климатическое исполнение У1 У1 ХЛ1 Рабочие срезы Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л. Скорость коррозии не более 0,2 мм/год Вода, воздух, пар, аммиак природный газ влажный, нефтепродукты, содержащие сероводород до 0.1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год. Вода, пар, воздух, природный газ влажный, нефтепродукты, жидкие и газообразные неф- техимические продукты, ско- рость коррозии в которых стали 12Х18Н9ТЛне более 0,2 мм/год Температура рабочей среды от минус 40°С от минус 40°С от минус 60°С до плюс 450°С до плюс 600°С до плюс 450°С Условия эксплуатации ГОСТ 15150-69 У1,Т1 У1.Т1 У1,Т1,ХЛ1 Минимальная температура окружающего воздуха минус 40"С минус 40 С минус 60 С
